Luogo di origine:
Cina
Marca:
SZAGS
Certificazione:
CE/ISO9001
Numero di modello:
ACK-5
video

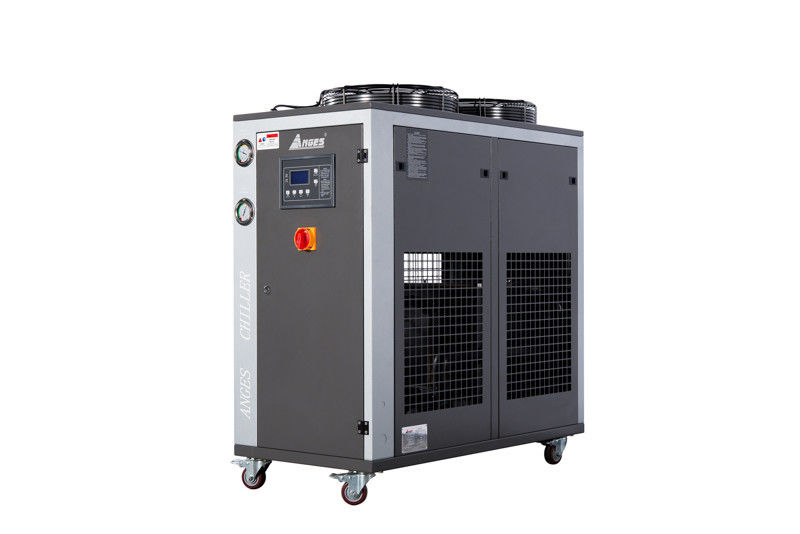

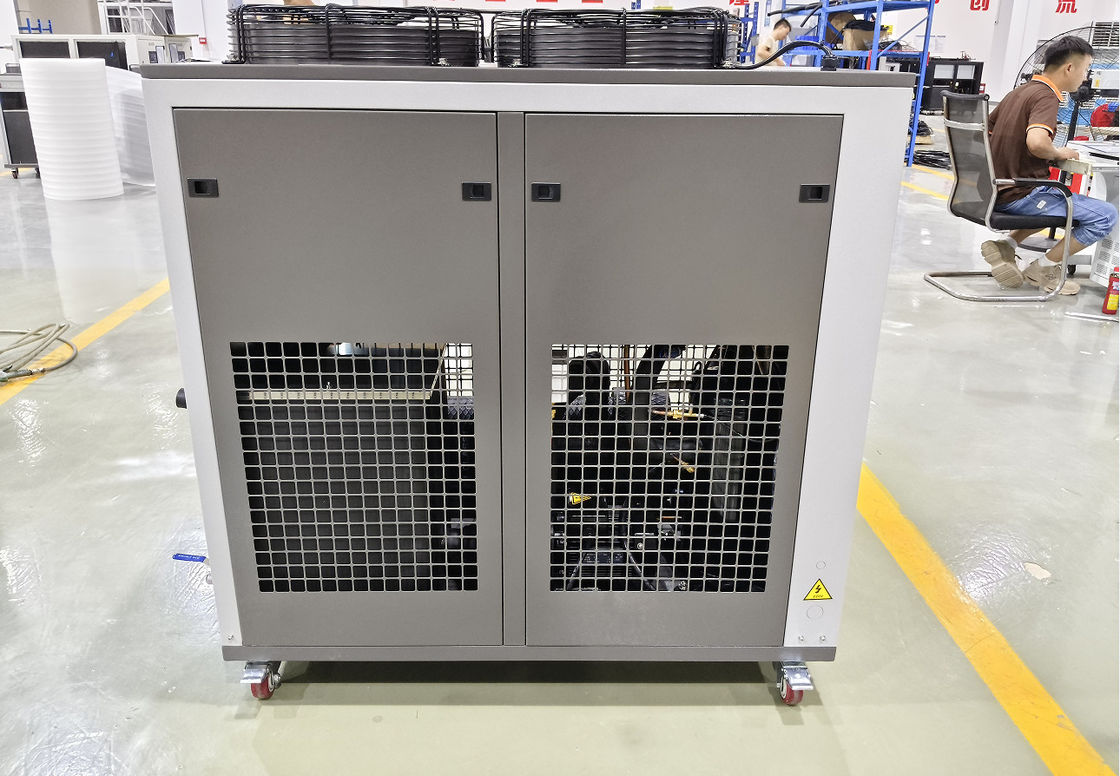

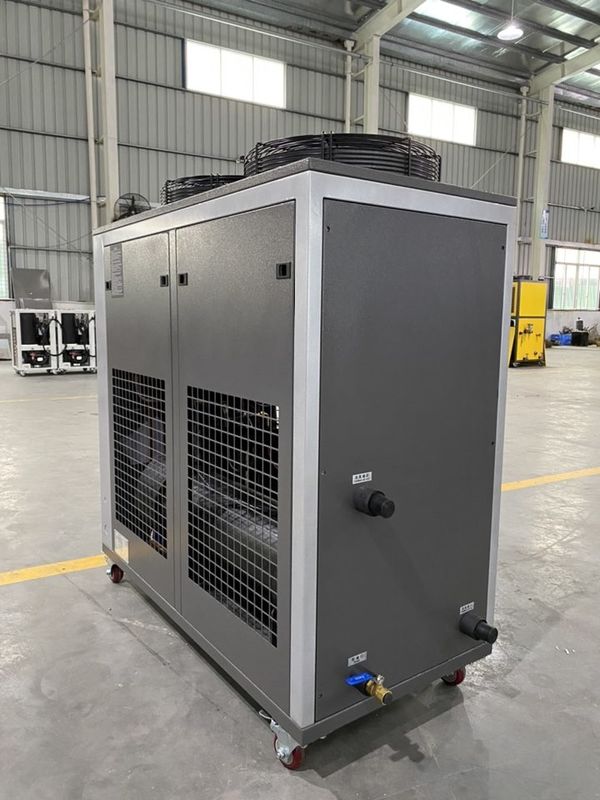

Chiller ad acqua raffreddata ad aria industriale da 5 tonnellate 18kW tipo scroll Glycol Chiller Cina fornitura di fabbrica
Come funziona un sistema di raffreddamento?
Il frigorifero opera con due circolazioni: una comporta la circolazione dell'acqua di processo, mentre l'altra comporta la circolazione del gas refrigerante.Il calore assorbito dal processo viene trasferito nella circolazione del refrigerante, e poi espulso nell'aria o nell'acqua.
Parametri tecnici di frigoriferi industriali raffreddati ad aria
Modello | ACK-5 | |
| capacità nominale di raffreddamento | Kcal/h | 14964 |
| kW | 17.4 | |
| potenza di ingresso | kW | 5.53 |
| alimentazione elettrica | 3PH 440V 60Hz | |
| refrigerante | tipo | R407C |
| tipo di controllo | capillare | |
| compressore | tipo | tipo di rotolo ermeico |
| potenza ((kw) | 4.4 | |
| condensatore | tipo | tubo di rame a pinne + ventilatore del rotore esterno a basso rumore |
| flusso d'aria di raffreddamento (m)3/h) | 6000 | |
| evaporatore | tipo | conchiglia e tubo |
| Potenza del ventilatore ((kw) | 2.8 | |
| flusso di fluido refrigerato (m)3/h) | 3 | |
| volume (L) | 30 | |
| diametro del tubo di entrata e di uscita (pollici) | 1 | |
| pompa | potenza (kw) | 0.75 |
| sollevamento (m) | 20 | |
| protezione della sicurezza | protezione contro il surriscaldamento del compressore, protezione contro la sovra-corrente, protezione contro le alte e basse pressioni, protezione contro le temperature elevate, protezione contro gli interruttori di flusso, protezione contro la sequenza di fasi o la mancanza di fasi,protezione contro il surriscaldamento dei gas di scarico | |
| peso | kg | 200 |
| Dimensione. | mm | 1300*650*1450 |
Nota: la capacità nominale di raffreddamento è calcolata in base a: temperatura del fluido refrigerato all'ingresso: 17°C, temperatura del fluido refrigerato all'uscita: 12°C.
Chiller ad acqua raffreddata ad aria:
Il refrigeratore ad aria raffreddato ad acqua, noto anche come unità refrigeratrice industriale a scatola raffreddata ad aria, utilizza un design di dissipazione del calore raffreddato ad aria.Attira l'aria circostante nell'apparecchiatura utilizzando ventilatori incorporati e dissipa il calore attraverso un condensatoreNon richiede un ulteriore sistema di raffreddamento ad acqua ed è relativamente facile da installare e mantenere.
Il frigorifero raffreddato ad aria è adatto per luoghi con spazio limitato o dove non è possibile fornire acqua di raffreddamento sufficiente.quindi è tipicamente utilizzato in applicazioni con carichi termici inferioriOgni modello è dotato di una serie di caratteristiche di sicurezza, tra cui protezione contro il sovraccarico del motore, allarmi di perdita di fase e inversione di fase, termostati anti-congelamento, manometri di pressione e altro ancora.Queste unità di raffreddamento hanno prestazioni eccellenti e una durata di vita più lungaDurante l'intero ciclo di funzionamento si seguono una serie di fasi basate sui principi fondamentali dello scambio termico.Essi sono particolarmente adatti per le industrie che richiedono un controllo e una regolazione precisi della temperatura dell'acqua refrigerata, permettendo un controllo preciso nell'intervallo da 3°C a 50°C, che li rende un attore importante nel settore industriale moderno.
Principio di funzionamentoFrigorifero ad acqua:
Quando si avvia il frigorifero raffreddato ad aria, il refrigerante assorbe il calore dell'oggetto raffreddato nell'evaporatore e si vaporizza.Il compressore estrae continuamente il gas generato dall'evaporatore e lo comprime ad alta temperaturaIl vapore frigorifero viene quindi inviato al condensatore, dove subisce uno scambio di calore con l'aria.dopo essere stati pressurizzati dalla valvola di espansioneQuesto processo di scambio di calore viene ripetuto fino a quando l'acqua industriale non viene raffreddata alla temperatura desiderata.
Applicazione del frigorifero:
I refrigeratori sono ampiamente utilizzati in varie produzioni industriali come la plastica, la produzione di elettronica, la galvanoplastica, l'ingegneria chimica, il raffreddamento ad ultrasuoni e la stampa.Sono utilizzati nel raffreddamento di stampi per macchine per la lavorazione della plastica, migliorando significativamente la liscezza superficiale dei prodotti in plastica, riducendo i difetti superficiali e le sollecitazioni interne, prevenendo il restringimento e la deformazione, facilitando il rilascio di muffe,accelerazione della formazione del prodotto, migliorando notevolmente l'efficienza di produzione e la qualità dei prodotti delle macchine per lo stampaggio della plastica.
Installazione e manutenzione diSZAGZ Chiller
Manutenzione: i frigoriferi raffreddati ad aria eliminano la necessità di torri di raffreddamento e non richiedono il trattamento dell'acqua, la pulizia del condensatore del frigorifero, la manutenzione meccanica della torre.
Installazione: la maggior parte dei frigoriferi raffreddati ad aria sono sistemi confezionati che comprendono il condensatore a pinne raffreddato ad aria, il compressore evaporatore e l'evaporatore.Alcuni di loro hanno un serbatoio di stoccaggio dell'acqua e una pompaSono progettati e configurati in fabbrica per ottenere prestazioni e affidabilità ottimali, riducendo la progettazione e semplificando l'installazione.
Per il servizio SZAGZ Chiller?
124 ore di supporto online;
2Supporto tecnico video;
3Supporto estero disponibile da parte di terzi, ecc.
